FSL型轴向型复式拉杆补偿器
作者 Admin 浏览 发布时间 2011-04-21

名称:FSL型轴向型复式拉杆补偿器
       我厂生产的轴向型复式拉杆补偿器,是集国内外同类产品的成功经验,潜心研究出的一种工艺先进,安装使用方便的管道设备。其中大中口径的轴向型复式拉杆补偿器是我公司的拳头产品之一,尤其在设计和生产轴向型复式拉杆补偿器方面,在国内外已处于绝对领先水平。

用途:FSL型轴向型复式拉杆波纹补偿器结构简单,补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
型号: DN32-DN3000,压力级别0.1Mpa-2.5Mpa
连接方式: 1、法兰连接 2、接管连接
产品轴向补偿量:72mm-500mm

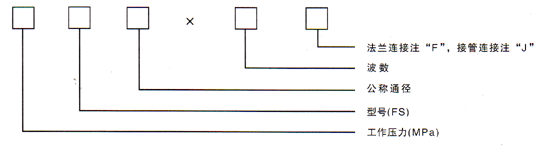

 一、型号示例:


举例:0.6FSL200×12J
表示:工作压力为0.6MPa,通径DN=200mm,波数为12,接管连接的复式拉杆波纹补偿器。
二、应用说明:
1、复式拉杆波纹补偿器,结构简单、补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货,也可根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力:
压力推动:Fp=100·P·A      (N)
轴向弹力:Fx=f·Kx·X       (N)
式中:P: 最高工作压力或最高试验压力   MPa;
A: 有效面积(查样本)       平方米;
Kx: 补偿器轴向刚度        N/mm;
X: 补偿器使用的轴向补偿量     mm
f: 系数,当补偿器进行预变形时,f为1/2,当补偿器不进行预变形时,f取1。

FSL型轴向型复式拉杆补偿器数据

公称通径(mm)
型号
补偿量
钢度(N/mm)
有效面积
(cm 2 )
径向最大尺寸
(mm)
接管端口尺寸
(Φ×δ)
保护套外径
(mm)
总长(L)(mm)
轴向Xo
横向Yo
角向θo/度
轴向Kx
横向Ky
角向KQN-m/度
法兰
接管
32
QM
BW1.0/32×8
J
7
441
16

Φ38×3.5
186

280
JZ
F
7
1.28
±4
441
774
2
225

164

QM
BW1.0/32×16
J
14
220
16

186

321
JZ
F
14
5.1
±8
221
97
1
225

216

40
QM
BW1.0/40×8
J
10
318
23

Φ45×3.5
224

289
JZ
F
10
1.5
±4
318
696
2
244

219

QM
BW1.0/40×16
J
19
158
23

224

334
JZ
F
19
6.1
±8
158
87
1
244

219

50
QM
BW1.0/50×8
J
12
635
37

Φ57×3.5
239

306
JZ
F
12
2.2
±4
635
1041
6.4
259

182

QM
BW1.0/50×16
J
24
318
37

239

372
JZ
F
24
8.9
±8
318
130
3.2
259

247

65
QM
BW1.0/65×8
J
18
423
55

Φ73×4
250

322
JZ
F
18
3.4
±5.3
423
699
6.5
270

200

QM
BW1.0/65×12
J
28
282
55

250

362
JZ
F
28
6.5
±8
282
243
4.3
270

240

80
QM
BW1.0/80×8
J
29
358
81

Φ89×4
264

366
JZ
F
29
6.4
±6.4
358
401
8.1
284

244

QM
BW1.0/80×10
J
37
286
81

264

390
JZ
F
37
10
±8
286
205
6.4
284

274

100
QM
BW1.0/100×6
J
33
417
121

Φ108×4
284

345
JZ
F
33
2.9
±4.8
417
1206
16.2
304

223

QM
BW1.0/100×10
J
54
250
121

284

409
JZ
F
54
8
±8
250
260
9.7
304

287

125
QM
BW1.6/125×5
J
35
409
180

Φ133×4
314

342
JZ
F
35
2.5
±4.4
409
4110
47
334

216

QM
BW1.6/125×9
J
63
227
180

314

414
JZ
F
63
8.1
±8
227
705
26.1
334

288

150
QM
BW1.6/150×5
J
45
456
257

Φ159×4.5
344

367
JZ
F
45
3.3
±5
456
3273
49
364

238

QM
BW1.6/150×8
J
71
285
257

344

427
JZ
F
71
8.3
±8
285
813
30.7
364

302

200
QM
BW1.6/200×4
J
56
480
479

Φ219×6
422

392
JZ
F
56
4.5
±5.3
480
3823
64.2
442

248

QM
BW1.6/200×6
J
84
320
479

422

426
JZ
F
84
10
±8
320
1130
42.8
442

302

250
QM
BW1.6/250×4
J
53
930
769

Φ273×8
487

379
JZ
F
53
4.6
±5.2
930
5630
196
507

393

QM
BW1.6/250×6
J
80
620
769

487

399
JZ
F
80
10.4
±7.8
620
1668
131
507

393

300
QM
BW1.6/300×4
J
57
1253
1105

Φ325×8
542

467
JZ
F
57
5.8
±5
1253
6479
365.7
562

366

QM
BW1.6/300×6
J
85
835
1105

542

565
JZ
F
85
13
±7.5
835
1920
244
562

464

350
QM
BW1.6/350×4
J
64
1265
1367

Φ377×10
602

492
JZ
F
64
6.6
±5
1265
6301
465
622

397

QM
BW1.6/350×6
J
97
843
1367

602

604
JZ
F
97
14.8
±7.5
843
1873
310
622

509

400
QM
BW1.6/400×4
J
65
1373
1611

Φ426×10
680

518
JZ
F
65
5.8
±4.6
1373
8832
608
700

412

QM
BW1.6/400×6
J
97
915
1611

680

628
JZ
F
97
13
±6.9
915
2609
405
700

522
